NL系列耐磨节流阀

概要:

NL系列耐磨节流阀是我们根据水除灰系统阀门磨损严重的情况下研制的一种新型耐磨节流阀。

类别:

节流阀系列

关键词:

NL系列耐磨节流阀

0535-5632189

咨询

邮箱

产品描述

用途与规范：

NL系列耐磨节流阀是我们根据水除灰系统阀门磨损严重的情况下研制的一种新型耐磨节流阀。该系列阀门开启灵活、使用寿命长，是火力发电厂水除灰系统或矿山工业及其它行业的两相流管道上作为无级调节流量的阀门。

铸石节流阀阀体内腔放置耐磨层及装镶一层环形玄武岩铸石为衬里，其进口端与出口端口径相同。节流后浆体和灰渣没有阻力，沿直线排出，从而消除颗粒介质对阀体和节流板的磨损，解决闸板关不到位的问题，此结构阀体底部为直线形，解决了流量调节不灵敏的缺点，提高了阀门的可靠性。而且工艺性好，开关省时省力，使用寿命长。

铸石节流阀公称通径DN50～600,公称压力PN6～100,使用温度0～120℃，传动方式电动、手动、气动、液动，适用介质矿浆、渣水、泥浆、水和蒸汽等。

性能规范:

产品型号	公称压力	强度试验压力	工作温度	适用介质
941 N L 41 H-10C 541	1.0	1.5	≤120C°	矿浆渣水混合物
941 N L 41 H-16C 541	1.6	2.4
941 N L 41 H-25 541	2.5	3.75
941 N L 41 H-40 541	4.0	6.0
941 N L 41 H-64 541	6.4	9.6

主要零件材料:

零件名称	材料
	10C	16C	25	40	64
阀体	WCB(ZG230-450)、Q235A板材焊接或不锈钢
阀座	耐磨钢
闸板	耐磨钢
阀杆	2Crl3或1Crl8Ni9Ti
阀杆螺母	铸铝青铜ZCuA19Mn2
手轮	QT400-17
通径内衬耐磨层	玄武岩铸石

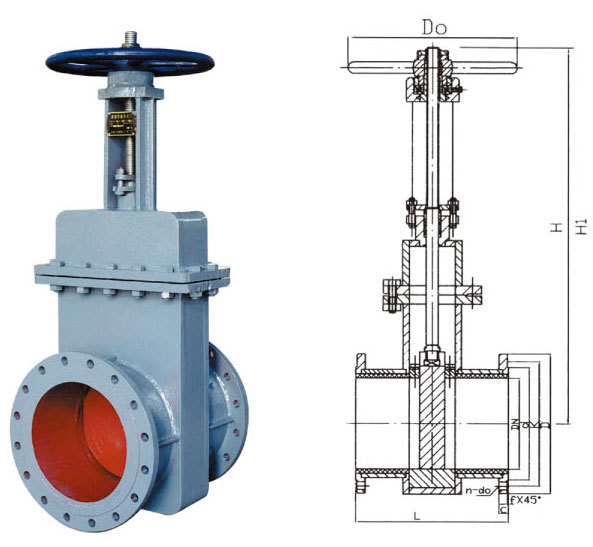

主要连接尺寸:

尺寸mm		D	K	d	D1	f	f1	b	L	Z-d0	D0	H		W(kg)
公称
公称通径DN
压力MPa												手动	电动	手动	电动
1.0C	100	220	180	156	3	3	3	22	300±2	8-φ18	280	580	885	90	130
	125	250	210	184	184	3	184	22	325±2	8-φ18	300	605	925	110	160
	150	285	240	211	211	3	211	24	350±2	8-φ22	360	630	955	150	190
	200	340	295	266	266	3	266	24	400±2	8-φ22	400	650	975	170	230
	250	395	350	319	319	3	319	26	450±2	12-φ22	400	785	1100	220	320
	300	445	400	370	370	4	370	26	500±3	12-φ22	500	950	1365	260	340
	350	505	460	429	429	4	429	26	550±3	16-φ22	560	1050	1455	320	430
	400	565	515	480	480	4	480	26	600±3	16-φ26	640	1250	1675	440	508
	450	615	565	530	530	4	530	28	650±3	20-φ26	720	1350	1786	580	840
	500	670	620	582	582	4	582	28	700±3	20-φ26	800	1470	2040	760	940
1.6C	100	220	180	156	156	3	156	22	300±2	8-φ18	280	580	885	90	130
	125	250	210	184	184	3	184	22	325±2	8-φ18	300	605	925	110	160
	150	285	240	211	211	3	211	24	350±2	8-φ22	360	630	955	150	190
	200	340	295	266	266	3	266	24	400±2	12-φ22	400	650	975	170	230
	250	405	355	319	319	3	319	26	450±2	12-φ26	400	785	1100	220	320
	300	460	410	370	370	4	370	28	500±3	12-φ26	500	950	1365	260	340
	350	520	470	429	429	4	429	30	550±3	16-φ26	560	1050	1455	330	440
	400	580	525	480	480	4	480	32	600±3	16-φ30	640	1250	1675	450	518
	450	640	585	548	548	4	548	34	650±3	20-φ30	720	1350	1786	620	762
	500	715	650	609	609	4	609	36	700±3	20-φ33	800	1470	2040	820	950
2.5	100	235	190	156	156	3	156	24	300±2	8-φ22	280	605	925	96	136
	125	270	220	184	184	3	184	26	325±2	8-φ26	300	630	955	114	167
	150	300	250	211	211	3	211	28	350±2	8-φ26	360	652	975	156	219
	200	360	310	274	274	3	274	30	400±2	12-φ26	400	786	1100	240	295
	250	425	370	330	330	3	330	32	450±2	12-φ30	400	956	1365	310	440
	300	485	430	389	389	4	389	34	500±3	16-φ30	500	1056	1455	520	630
	350	555	490	448	448	4	448	38	550±3	16-φ33	560	1250	1675	650	760
	400	620	550	503	503	4	503	40	600±3	16-φ36	640	1350	1786	910	1142
	450	670	600	548	548	4	548	42	650±3	20-φ36	720	1470	2040	1200	1312
	500	730	660	609	609	4	609	44	700±3	20-φ36	800	1500	2155	1400	1532
4.0	100	235	190	156	150	3	3.5	24	350±2	8-φ22	280	610	935	98	161
	125	270	220	184	176	3	3.5	26	400±2	8-φ26	300	635	945	108	219
	150	300	250	211	204	3	3.5	28	450±2	8-φ26	400	655	960	186	304
	200	375	320	284	260	3	3.5	34	550±2	12-φ30	500	788	1100	260	345
	250	450	385	345	313	3	3.5	38	650±2	12-φ33	500	960	1370	320	460
	300	515	450	409	364	4	3.5	42	750±3	16-φ33	560	1060	1460	540	640
	350	580	510	465	422	4	4	46	850±3	16-φ36	640	1260	1680	660	770
	400	660	585	535	474	4	4	50	950±3	16-φ39	720	1360	1790	940	1154
	450	685	610	560	524	4	4	50	1050±3	20-φ39	800	1480	2050	1220	1352
	500	755	670	615	576	4	4	52	1150±3	20-φ42	800	1510	2165	1420	1442
6.4	100	250	200	168	150	3	3.5	32	350±2	8-φ25	280	610	935	98	162
	125	295	240	202	176	3	3.5	36	400±2	8-φ30	300	635	945	109	220
	150	340	280	240	204	3	3.5	38	450±2	8-φ34	400	655	960	186	304
	200	405	345	300	260	3	3.5	44	550±2	12-φ34	500	788	1100	275	380
	250	470	400	352	313	3	3.5	48	650±2	12-φ41	560	960	1370	340	480
	300	530	460	412	364	4	3.5	54	750±3	16-φ41	560	1060	1460	540	650
	350	595	525	475	422	4	4	60	850±3	16-φ41	640	1260	1680	670	780
	400	670	585	525	474	4	4	66	950±3	16-φ48	720	1360	1790	950	1162
	450	715	630	575	484	4	4	68	1050±3	20-φ48	800	1480	2050	1220	1452
	500	800	705	640	576	4	4	70	1150±3	20-φ54	800	1510	2165	1420	1542
